环球沃华水肥一体化智能灌溉系统通常包括水源工程、首部枢纽、田间输配水管网系统和灌水器等四部分，实际生产中由于供水条件和灌溉要求不同，施肥系统可能仅由部分设备组成。

环球沃华水肥一体化智能灌溉系统结构包括：控制柜、触摸屏控制系统、混肥硬件设备系统、无线采集控制系统，支持pc端以及微信端实施查看数据以及控制前端设备；环球沃华水肥一体化智能灌溉系统可以帮助生产者很方便的实现自动的水肥一体化管理。系统由上位机软件系统、区域控制柜、分路控制器、变送器、数据采集终端组成。通过与供水系统有机结合，实现智能化控制。可实现智能化监测、控制灌溉中的供水时间、施肥浓度以及供水量。变送器（土壤水分变送器、流量变送器等）将实时监测的灌溉状况，当灌区土壤湿度达到预先设定的下限值时，电磁阀可以自动开启，当监测的土壤含水量及液位达到预设的灌水定额后，可以自动关闭电磁阀系统。可根据时间段调度整个灌区电磁阀的轮流工作，并手动控制灌溉和采集墒情。整个系统可协调工作实施轮灌，充分提高灌溉用水效率，实现节水、节电，减少劳动强度，降低人力投入成本。

二、施肥系统

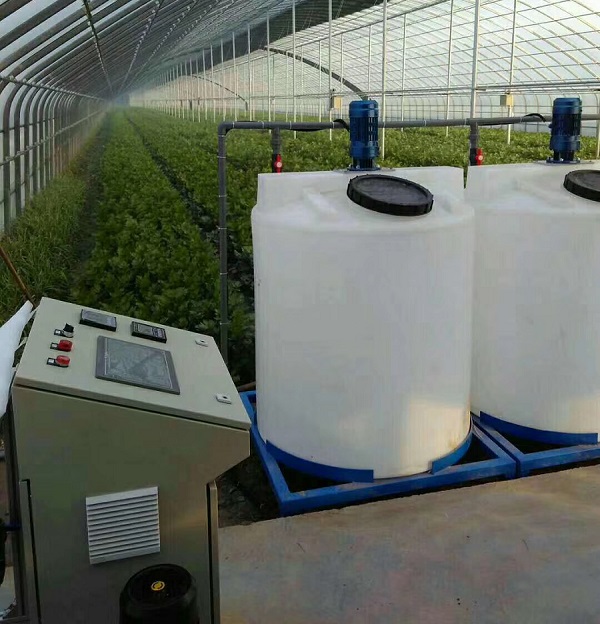

环球沃华水肥一体化施肥系统原理由灌溉系统和肥料溶液混合系统两部分组成。灌溉系统主要由灌溉泵、稳压阀、控制器、过滤器、田间灌溉管网以及灌溉电磁阀构成。肥料溶液混合系统由控制器、肥料灌、施肥器、电磁阀、传感器以及混合罐、混合泵组成。

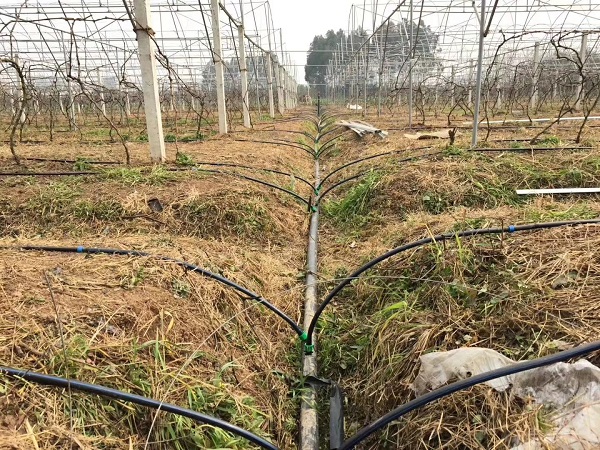

输配水管网的作用是将首部处理过的水, 按照要求输送到灌水单元和灌水器，毛管是微灌系统的最末一级管道，在滴灌系统中，即为滴灌管，在微喷系统中，毛管上安装微喷头。

2.2：环境数据采集器

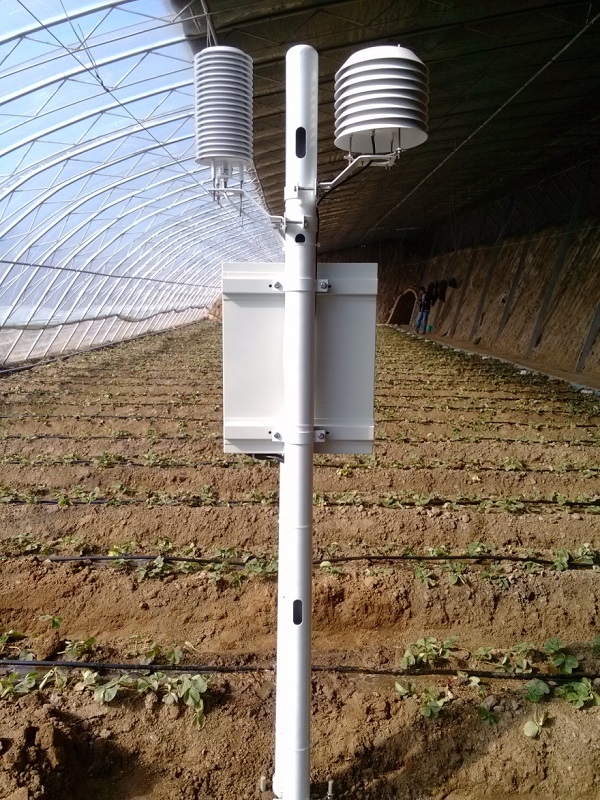

环境数据采集器由低功耗气象传感器、低功耗气象数据采集控制器和计算机气象软件三部分组成。可同时监测大气温度、大气湿度、土壤温度、土壤湿度、雨量、风速、风向、气压、辐射、照度等诸多气象要素；具有高精度高可靠性的特点，可实现定时气象数据采集、实时时间显示、气象数据定时存储、气象数据定时上报、参数设定等功能。

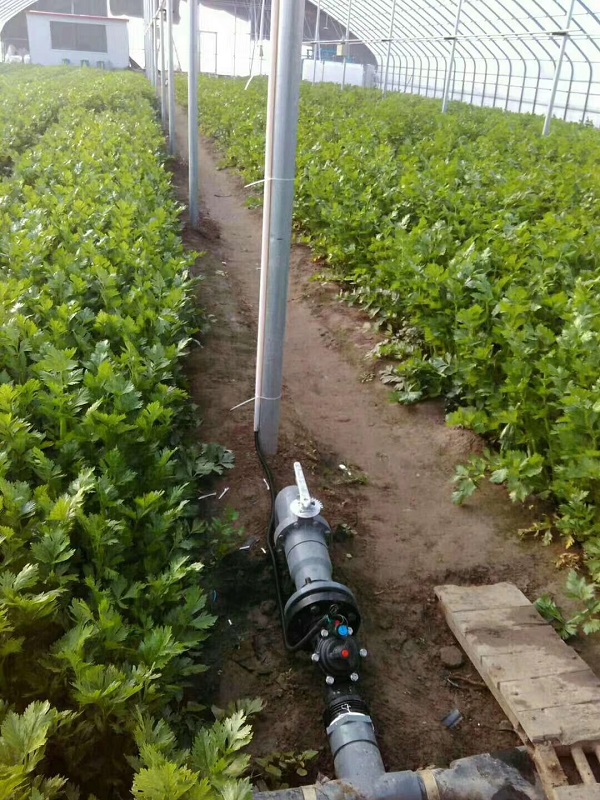

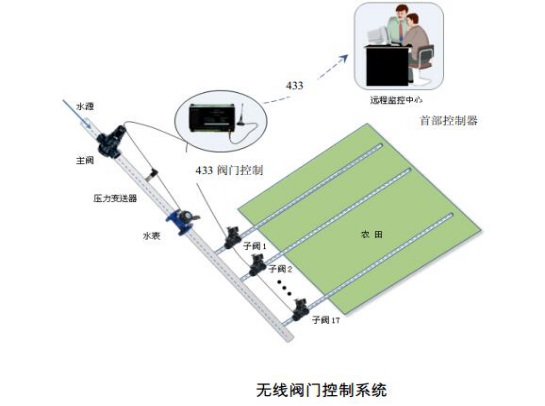

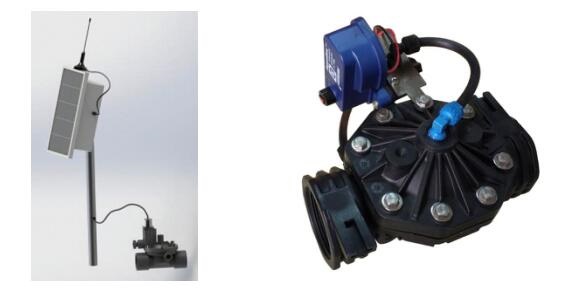

阀门控制器是接收由田间工作站传来的指令并实施指令的下端。阀门控制器直接与管网布置的电磁阀相连接，接收到田间工作站的指令后对电磁阀的开闭进行控制，同时也能够采集田间信息，并上传信息至田间工作站，一个阀门控制器可控制多个电磁阀。电磁阀是控制田间灌溉的阀门，电磁阀由田间节水灌溉设计轮灌组的划分来确定安装位置及个数。

2.4：灌水器系统

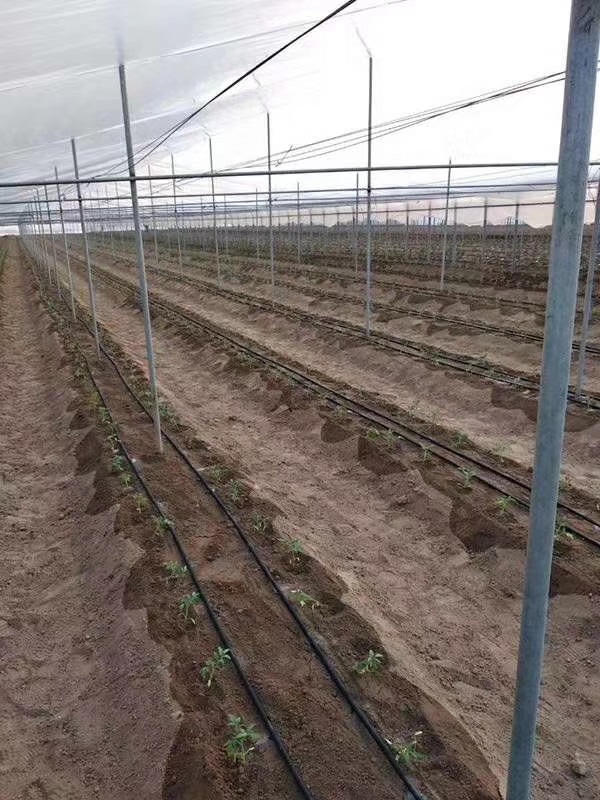

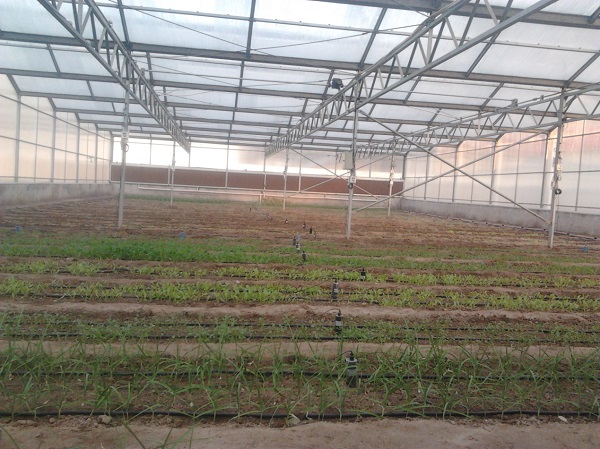

微灌按灌水流量小，一次灌水延续时间较长，灌水周期短，需要的工作压力较低，能够较精确的控制灌水量，能把水和养分直接地输送到作物根部附近的土壤中去。

三、系统功能

实现两级用水计量，通过出口流量监测作为本区域内用水总量计量，通过每个支管压力传感采集数据实时计算各支管的轮灌水量，与阀门自动控制功能结合，实现每一个阀门控制单元的用水量统计。同时水泵引入流量控制，当超过用水总量将通过远程控制，限制区域用水。

3.2：运行状态实时监控

通过水泵电流和电压监测、出水口压力和流量监测、管网分干管流量和压力监测，能够及时发现滴灌系统爆管、漏水、低压运行等不合理灌溉事件，及时通知系统维护人员，保障滴灌系统高效。

3.3：阀门自动控制功能

通过对农田土壤墒情信息、小气候信息和作物长势信息的实时监测，采用无线或有线技术，实现阀门的遥控启闭和定时轮灌启闭。根据采集到的信息，结合当地作物的需水和灌溉轮灌情况制定自动开启水泵、阀门，实现无人职守自动灌溉，分片控制，预防人为误操作。

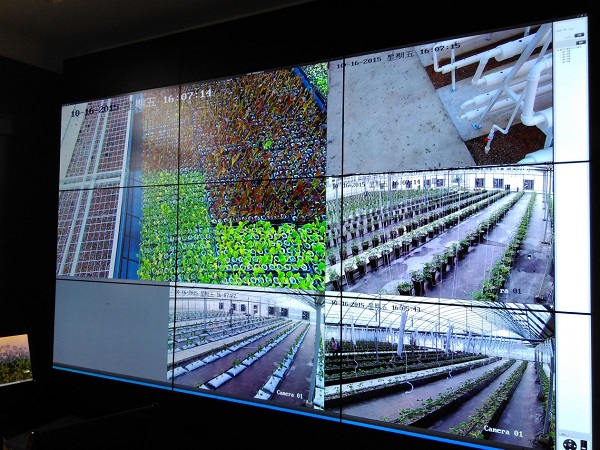

3.4：PC展示平台

实现区域用水量计量管理、旱情和灌溉预报专家决策、信息发布等功能的远程决策管理；以及对用水、耗电、灌水量、维护、材料消耗等进行统计和成本核算，对灌溉设施设备生成定期维护计划，记录维护情况，实现灌溉工程的精细化维护运行管理。

环球沃华水肥一体化智能灌溉控制系统能够充分发挥现有的节水设备作用，优化调度，提高效益，通过自动控制技术的应用，更加节水节能，降低灌溉成本，提高灌溉质量，将使灌溉更加科学、方便，提高管理水平。
